UPS-Modul nun optional verfügbar für unsere elektrischen PREMIO-Plus 2G Stellantriebe. Noch mehr Sicherheit made by ARI.

UPS-Modul nun optional verfügbar für unsere elektrischen PREMIO-Plus 2G Stellantriebe. Noch mehr Sicherheit made by ARI.

Das neue UPS-Modul (uninterruptible power supply) ist ab sofort für den elektrischen Stellantrieb PREMIO®-Plus 2G lieferbar. Das UPS-Modul kann an alle Antriebsgrößen ergänzt oder nachgerüstet werden. Der Nickel-Metall-Hydrid-Akku (NiMH) gewährleistet eine 30-minütige Stromversorgung des Antriebs nach einem Stromausfall. Mit Hilfe der LED-Leuchte an dem UPS-Modul kann der aktuelle Zustand des Moduls einfach abgelesen werden. Mit der neuen Lösung von ARI kann mit einem Modul jeder Antrieb versorgt werden!

Die wichtigsten Informationen zu unserem neuen UPS-Modul in Kürze:

  • Das UPS-Modul ist nachrüstbar
  • Die Notstellung kann über einen Schalter eingestellt werden (auf/ Regelsignal folgen/ zu)
  • Die Batterie ist eine Nickel-Metall-Hydrid (NiMH) Batterie
  • Ein Modul für alle Antriebsgrößen (für alle Stellkräfte von 2,2kN bis 25kN)
  • Der Temperaturbereich des Akkupacks ist von -20°C bis 70°C
  • Der NiMH-Akku liefert im Vergleich zu Superkondensatoren deutlich mehr Energie (ca. Faktor 8 bis 10)
  • Über potentialfreie Kontakte kann der aktuelle Status des Moduls ausgelesen werden
  • Eine LED in der Front des UPS-Moduls gibt Auskunft über den aktuellen Status des Moduls


Datenblatt
PALTRA-V

PALTRA-V

  • Kugelsegmentventil mit besonders hohem Stellverhältnis
  • Für ARI ein neuartiger Drosselkörper in Form eines Kugelsegments mit V-Schnitt
  • Scherung von dickflüssigen oder faserigen Medien durch das Kugelsegment
  • Leicht zu warten
  • Dichtschließend nach DIN EN 60534 mit der Leckageklasse VI
  • Geeignet für Absperr- oder Regelaufgaben
  • Langlebigkeit durch Edelstahlausführung gewährleistet
  • Kombination mit bekannten Antrieben und Stellungsreglern von ARI

Anschlussvarianten Zwischenflansch und Doppelflanschvariante
Doppelflansch DN25-DN300
Zwischenflansch DN25-DN200
Druckstufen
Doppelflansch: DN25-DN300 PN16
Zwischenflansch DN25-DN100 PN40; DN150-DN200 PN16
Baulänge
Doppelflansch DIN EN 558-1 Reihe 3, ab DN125 Reihe 12
Zwischenflansch Marktstandard
Werkstoffe Edelstahl (CF8M)
Dichtmaterialien PTFE Weichdichtung; metallische Dichtung mit stellitiertem Sitzring
Leckageklassen
PTFE Leckageklasse VI nach DIN EN 60534
Metallische Dichtung Leckageklasse IV nach DIN EN 60534
Temperaturen
PTFE Weichdichtung -40 bis 200°C
Stellit Dichtung -40 bis 260°C
Zulassungen ATEX, Silikonfrei
Antriebe Elektrische und pneumatische Antriebe, sowie Handhebel und Getriebe
Medien Unkritische Medien, sowie abrasive und faserige Medien (auch Schlämme)

Datenblatt – Zwischenflansch Datenblatt – Doppelflansch
ZEDOX<sup>®</sup> HEXO – Die doppelt-exzentrische, metallisch dichtende High Performance-Armatur

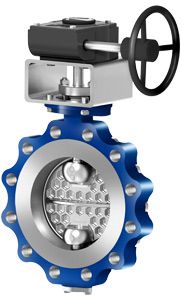

ZEDOX® HEXO – Die doppelt-exzentrische, metallisch dichtende High Performance-Armatur

  • Innovative und gebrauchsmustergeschützte HEXO-Wabenscheibenkontur für signifikant höhere KVS-Werte und kürzere Auslaufstrecken als marktübliche High Performance Klappen
  • Optimiertes Klappenscheibendesign für erhöhte Steifigkeit bei gleichzeitig geringerem Gewicht
  • Funktionssicherheit auch bei anspruchsvollen Einsatzbedingungen
  • Lange Lebensdauer durch Verringerung des Kontaktdrucks der Scheibe mit dem metallischen Dichtring (minimierter Reibdruck)
  • Hohe Energieeffizienz durch strömungsgünstig gelagerte Klappenscheibe
  • Höhere Standzeit durch Schutz des Sitzrings vor negativen Strömungseinflüssen
  • Perfektes Handling durch geringe Drehmomente

Design EN 12516, PED, API 609
Flansch-Anschluss EN 1092, ASME 16.5, ASME 16.47, GOST
Schweißenden DIN EN 12627, ASME B16.25, GOST
Nennweiten
Gewindeaugen: DN 80-800, 3“ bis 32“
Doppelflansch: DN 200-1400, 8“ - 56“
Zwischenflansch: DN 80-800, 3“ bis 32“
Schweißenden: DN 200-1600 / 8“ bis 64“
Druckstufen PN 10 bis PN 40, Class 150
Werkstoffe Stahlguss (1.0619+N; SA216 WCB)
  Edelstahl (1.4408; SA351CF8M)
  andere Werkstoffe einschließlich ASTM auf Anfrage
Temperaturen -40°C bis +260°C
Medien Flüssigkeiten, Gase, Dämpfe
Antriebe mit Handgetriebe, pneumatischem, elektrischem oder hydrauli-schem Antrieb

ZEDO HEXO Broschüre
Mehr erfahren
ZETRIX<sup>®</sup> – die tri-exzentrische, metallisch dichtende Prozessarmatur

ZETRIX® – die tri-exzentrische, metallisch dichtende Prozessarmatur

Jetzt auch mit Schweißenden in PN 100 / ANSI Class 600 und als Hochtemperaturversion bis 550°C verfügbar.

  • „Intelligenter“ Dichtring – selbstzentrierend
  • Elastischer Edelstahl-Graphit-Dichtring
  • Stellitierter Sitz (Stellit 21)
  • Metallisch dichtschließend, Leckrate A gem. EN 12266-1
  • Absperr- u. Regelfunktion durch optimierte Kennlinie

Design EN 12516, ASME B16.34, API 609
Flansch-Anschluss EN 1092, ASME 16.5, ASME 16.47
Schweißenden DIN EN 12627, ASME B16.25
Nennweiten
Doppelflansch: DN 80-1400, 3“ - 56“
Gewindeflansch: DN 80-600, 3“ bis 24“
Schweißenden: DN 80-800 / 3“ bis 32“
Druckstufen PN 6 bis PN 100, Class 150, Class 300/600
Baulänge
Doppelflansch: DIN EN 558-1 Reihe 13, 14 und 15, ISO 5752, API 609
Gewindeflansch: DIN EN 558-1 Reihe 16, ISO 5752
Schweißenden: DIN EN 558-1 Reihe 14, ISO 5752
Werkstoffe Stahlguss (1.0619+N; SA216 WCB und 1.7357) Edelstahl (1.4408; SA351CF8M),
Temperaturen -60°C bis +550°C
Zulassungen Firesafe, TA-Luft / ISO 15848-1, SIL, ATEX, EAC

ZETRIX Folder
Mehr erfahren
STEVI<sup>®</sup> Pro – das Hochleistungs-Stellventil für ein professionelles Regeln vor allem bei kritischen Anwendungen.

STEVI® Pro – das Hochleistungs-Stellventil für ein professionelles Regeln vor allem bei kritischen Anwendungen.

Das Hochleistungs-Stellventil jetzt auch in den Druckstufen PN 63 bis PN 160 und ANSI Class 600 in den Gehäusewerkstoffen Stahlguss und Edelstahl verfügbar.

  • Präzise und leistungsstark durch optimierte Kennlinien-Qualität
  • Variabel durch vielfältig reduzierbare KVS-Werte
  • Variabel durch Abdicht-Varianten (PTFE-Dachmanschette, PTFE-Packung, Graphit-Packung, Edelstahl-Faltenbalg, EPDM-Abdichtung)
  • Variabel durch auswechselbare Innengarnitur
  • Geräusch-Minimierung durch mehrstufige Innengarnitur (optional)
  • Sicher durch ausblassichere Spindel
  • Sicher durch schaftgeführten Kegel
  • Sicher durch doppelwandigen Faltenbalg (optional)
  • Langlebig durch Präzisions-Spindelführung
  • Präzise durch nochmals verbesserte Regelgenauigkeit (optimierte Strömungswege)
  • Flexibel durch hohe Differenzdruckverhältnisse

Kegel-Ausführung Parabol-Kegel, optional: Laternen- bzw. Loch-Kegel (jew. optional: druckentlastet)
Größen DN 15-250 / NPS 1“-8“
Druckstufen PN 16-160 / ANSI Class 150-600
Aktorik Mit elektrischen oder pneumatischen Antrieben
Gehäuse-Werkstoffe z.B. EN-JS1049, 1.0619+N, SA216WCB, 1.4581
Durchfluss-Medien z.B. Heißwasser, Dämpfe, Gase, Kältemittel, Kühlsole…

Datenblatt
STEVI-POS – Immer in der richtigen Position

STEVI-POS – Immer in der richtigen Position

Der digitale elektro-pneumatische Stellungsregler

  • Zuverlässig im Betrieb und günstig im Unterhalt durch bewährte und sparsame Piezotechnologie
  • Schnelle Inbetriebnahme und einfache Bedienung durch Kombination aus Wahlschaltern und Softwaremenü
  • Schnell aufrufbare Diagnosedaten wie z.B. Temperaturüberschreitungen
  • Berührungslose und präzise Huberfassung über den Hall-Sensor für den verschleißfreien Einsatz auch unter rauen Bedingungen
  • Kompakte Bauweise
  • Schnelle Initialisierung und einfache Bedienung
  • Berührungsloser Hall-Sensor für Positionserfassung macht den Stellungsregler langlebig, vibrationsresistent und verschleißfrei
  • Bewährte Piezotechnologie sorgt für geringen Luftverbrauch und somit höhere Effizienz und deutliche Einsparungen
  • Unverlierbare Haubenschrauben
  • Einfache Diagnosemöglichkeiten
  • Optionales Zubehör:
    Manometerblock zur Stelldruckanzeige
    4-20mA Rückmeldung über eine analoge Ausgangskarte


STEVI-POS Flyer Datenblatt
myPREMIO – Ihre App

myPREMIO – Ihre App

Mit der neuen App myPREMIO erhalten Sie eine BT-Schnittstelle zur Kommunikation mit dem elektrischen Stellantrieb ARI-PREMIO®-Plus2G. Profitieren Sie von den Funktionen der App:

  • Steuerung: Sie steuern den angewählten Antrieb über die App.
  • Diagnose: Sie rufen Statusinformationen, Statistiken, Ereignisprotokolle, Trendverläufe und Histogramme ab und parametrisieren zusätzliche Funktionen.
  • Datenaustausch: Für einen effektiven Service tauschen Sie Diagnosedaten mit dem ARI-Kundendienst aus.

Der Downloadlink und die Installationsanleitung finden Sie hier.



Zusammenfassung myPREMIO-App
STEVI Vario – das neue variabel-kompakte Stellventil!

STEVI Vario – das neue variabel-kompakte Stellventil!

Das neue „Vario“ verfügt über einen variablen Antriebsaufbau und ist durch seine austauschbare und variierbare Innengarnitur flexibel einsetzbar.

Das „Vario“ bedeutet die Erweiterung des Bisherigen STEVI®-Programms mit STEVI® Smart (BR 440/441) – dem Klassiker als Standard-Ventil für universelle Anwendungen – und STEVI® Pro (BR 470/471) – dem Hochleistungs-Stellventil für kritische Anwendungen.

  • Langlebig durch millionenfach bewährte Spindelabdichtungen mit nochmals optimierter Standzeit (PTFE-Dachmanschetten und EPDM-Abdichtungen)
  • Ideales Handling durch um 360° drehbarem Antrieb
  • Flexibel durch austauschbare und variierbare Innengarnitur (mind. 4 Kvs-Werte sowie zahlreiche unterschiedliche Kennlinien und Kegelformen)
  • Präzise und langlebig durch Vermeidung von Vibrationen auch bei höherem dp (stabile Schaftführung)
  • Optimales Handling durch platzsparenden Einbau und reduzierte Gewichte (niedrige Bauhöhe)
  • Wirtschaftlich durch reduzierten Luftverbrauch (kleinere pneumatische Antriebe möglich)

Kegel-Ausführung Parabol-Kegel / Loch-Kegel
Größen DN 15-100
Druckstufen PN 16-40
Aktorik Mit elektrischen oder pneumatischen Antrieben
Gehäuse-Werkstoffe z.B. EN-JL1040, EN-JS1049, 1.0619+N, 1.4408
Durchfluss-Medien Dämpfe, Wärmeträgeröl, Kühlsole, Warmwasser, Heißwasser, Kältemittel, Gase…

STEVI Broschüre Datenblatt
Mehr erfahren
FABA Supra PN 63-160

FABA Supra PN 63-160

Faltenbalg-Ventile FABA jetzt auch für Mitteldruck (PN 63-160) in den Nennweiten DN 10-100

  • Zuverlässig dicht selbst unter hoher Druckbelastung durch Faltenbalg-Abdichtung, durch die Kammprofil-Dichtung und den stellitierten Kegel mit Kantensitz (optimales Härtegefälle Stellit 6 / Stellit 21).
  • Durch Entlastungskegel noch applikationssicherer (optional ab DN 65)
  • Langlebig und funktionssicher durch Positionierung des Faltenbalgs außerhalb des Mediums
  • Langlebig durch lange modifizierte druckfeste Faltenbalg-Ausführung
  • Langlebig durch verstärkten Faltenbalg bis 10.000 Lastspiele
  • Geprüfte Dichtheit: Abschlussprüfung mit Luft für alle Armaturen (Leckrate „A“ gemäß DIN EN)

Ausführung DIN
Werkstoffe Stahlguss, Schmiedestahl, warmfester Stahl
Nennweiten DN 10-100
Druckstufen PN 63-160
Anschlussarten Flansch, Schweißenden

FABA Broschüre Datenblatt
CONA S

CONA S

Power-Version für Differenzdrücke bis 32 bar in einem Kapazitätsbereich
von > 10.000 kg/h.
Für große Druck- und Mengenschwankungen
– sofortiges Ableiten ohne Temperatur-Verlust! Zum Ableiten von siedend heißem Kondensat.

  • Robustes Hebel- und Kugel-Design
  • Doppelsitzausführung für große Leistung und optimierte Hebelkräfte sowie integrierte Entlüftung über Membranventil
  • Rückstaufreie Abführung des Kondensats auch bei extremen Druck- und Mengenschwankungen durch verzögerungsfreie, sofortige Ableitung des Kondensats ohne Temperatur-Verlust
  • Besonders wirtschaftlich durch Einsparung eines separaten Rückschlag-Ventiles
  • serienmäßig integrierter automatischer Entlüftung/Entwässerung
  • Schnelle Inbetriebnahme der Anlage durch thermisches Regelglied (Anlagen-Entwässerung).
  • Ideales Handling, da mit wenigen Handgriffen umrüstbar von vertikaler in horizontale Einbaulage

Ausführungen DN 50-100 // PN 40
Größe 2“-4“ // ANSI Class 300
Werkstoffe Schmiedestahl, Gehäuse: P 250 GH / SA105 und X6CrNTi18-10, Haube: 1.0619+N/WCB und 4.308/CF8, Innenteile: 1.4408 Stainless steel
Anschlussarten Flansche, Gewindemuffen, Schweißmuffen, Schweißenden

CONA Broschüre
CONA P Pump-Kondensatableiter – eine Kombination von Pumpe und Ableiter!

CONA P Pump-Kondensatableiter – eine Kombination von Pumpe und Ableiter!

Wirtschaftlich und flexibel durch „Two-in-One“: Kombination der Funktion des konventionellen Schwimmer-Ableiters mit der eines Kondensathebers in einer Hülle - bei geringem Platzbedarf

  • Vielseitig, durch Einsatz im Pump-Modus (mit Treibmedium) und regulärem Ableitermodus
  • Leistungsstark durch Einsatz bei variablen Lastfällen
  • Handlingstark durch geringe Zulaufhöhe von 33mm
  • Energiesparend durch mechanische Betriebsweise
  • automatische Arbeitsweise, passt sich selbstständig dem Kondensatanfall und den Druckverhältnissen an
  • Robuste, langlebige Ausführung
  • Servicefreundlich, Demontage von Rohrleitungen für Wartung und Reparatur nicht erforderlich
  • alle Innenteile aus Edelstahl, Verschleißteile aus gehärtetem Edelstahl

Fördermedium Fluide der Gruppe 2 mit einer Dichte von 0,85 – 1,15 kg/dm³
Größen DN 25/25, 40/40, 50/50
Werkstoffe Gehäuse EN JS-1049
Anschlussarten Standard Flansche nach DIN EN 1092-1 PN16-40, Optional Gewinde 1 ½“ oder Flansch gebohrt ANSI CL150 1 ½“

CONA Broschüre Datenblatt
CONLIFT - Der neue mechanische Kondensatheber – jetzt als gegossene Variante

CONLIFT - Der neue mechanische Kondensatheber – jetzt als gegossene Variante

Guss-Variante mit leichter Bauweise, für höheren Differenzdruck von max. 14 bar und niedrigeren Treibdampf-Verbrauch!

  • Rein mechanisch durch Dampf-/Gas-Druck betrieben (ideal einsetzbar in explosionsgefährdeter Umgebung)
  • Kondensat wird variabel unter allen Bedingungen gefördert (von Vakuum bis zu hohen Temperaturen)
  • Maximale Energie-Rückgewinnung (Kondensate bis hinauf zur Siedetemperatur förderbar)
  • Hohe Fördermenge
  • Niedrige Zulaufhöhe
  • Geringen Wartungsaufwand
  • Gussvariante auch mit R14 Regler
  • Innenteile aus korrosionsbeständigem Edelstahl
  • Kavitationsfrei auch bei Temperaturen von über 95 °C

Fördermedien Fluide der Gruppe 2 mit einer Dichte von 0,85 – 1,15 kg/dm³
Größen DN 25/25, DN 40/40, DN 50/50, DN 80/50
Anschlussarten Flansche nach DIN EN 1092-1, PN 16, DIN 2533
Optional Flansche gebohrt nach ANSI Class 150
Werkstoffe Gehäuse: Mantel P235GH, Stutzen und Flansche P250GH, Böden P265GH, Deckel: P265GH, Edelstahl: Gehäuse/Deckel: 1.4571 Gussvariante: Gehäuse/Deckel: EN-JS1049
Temperatur -10°C bis +200°C

CONA Broschüre Datenblatt
SAFE Sicherheits-Ventile jetzt mit Premium-Weichdichtung „SHR“!

SAFE Sicherheits-Ventile jetzt mit Premium-Weichdichtung „SHR“!

Jetzt Null Leckage bis +220°C für Dampf und Heißwasser durch die innovative Premium-Weichdichtung

*Steam- / Hot Water-Resistance

  • für SAFE 900 und SAFE SN (Semi Nozzle)
  • noch wirtschaftlicher durch längere Lebensdauer (optimale Dichtheit)
  • bauteilgeprüft nach VdTÜV
  • z.B. für Dampf- und Heißwasser-Erzeuger gem. DIN EN 12953 (TRD 421) wie Großwasserraum-Kessel


Infoflyer SAFE Broschüre
Die Mitteldruck-Offensive Stopfbuchs-Ventile STOBU

Die Mitteldruck-Offensive Stopfbuchs-Ventile STOBU

Für robustes Absperren in Industrie, Chemie und Schiffbau

  • Rückschlag-Ventile und Schmutzfänger komplettieren das Mitteldruck-Angebot
  • Doppelte Sicherheit durch zusätzliche Rückdichtung
  • Flexibel im Einsatz durch große Varianten-Vielfalt

Kegel-Varianten Drosselkegel, loser Kegel mit Rückstellfeder, Entlastungskegel
Sonderausführungen z.B. Endlagenschalter (mechanisch oder induktiv)
Nennweiten DN 10-100 (neu: DN 65-100)
Werkstoffe Stahlguss, Schmiedestahl, warmfeste Stähle
Temperatur -10°C bis +550°C

STOBU Broschüre Datenblatt
CONA All-in-One - Ableiten mit System jetzt auch in DIN EN 26554

CONA All-in-One - Ableiten mit System jetzt auch in DIN EN 26554

Kompaktes Ableiten des Kondensats durch Multi-Valving! Mit dem patentierten System aus Ableiter, Absperrventil, Schmutzfänger, Rückschlagventil und Ablassventil! Sie sparen bis zu 80 % der Rohranschlüsse.


Größen DN 15, DN 20, DN 25; ½“ bis 1“
Druckstufe PN 40, ANSI CI300
Werkstoffe Schmiedestahl, Edelstahl
Anschlussarten Baulängen jetzt nach DIN EN 26554 (Flanschbaulänge) Auf Wunsch Schweißenden / -muffen / Gewindemuffen (Baulänge gem. Werkstandard / Kundenwunsch)

Infoflyer
ASTRA DC - Dynamisches Kombi-Ventil für höchste Energie-Effizienz unter wechselnden Bedingungen

ASTRA DC - Dynamisches Kombi-Ventil für höchste Energie-Effizienz unter wechselnden Bedingungen

Maximaler Komfort bei minimiertem Energie-Verbrauch durch eine optimale Regelung des Volumenstroms


Ausführungen für Flanschanschluss nach EN 1092 / DIN 2633
Werkstoffe Ventilgehäuse aus Sphäroguss GGG40
Druckstufen PN 16 und PN 25
Nennweiten DN 50-150
Einsatzgebiete Strangregulierung in Heizungs- und Klima-Technik
Temperatur-Einsatzbereich bis max. 120°C
Volumenstrom-Bereich 2,48-200 m³/h

ASTRA Broschüre
ASTRA D - Dynamischer Volumenstrom-Begrenzer

ASTRA D - Dynamischer Volumenstrom-Begrenzer

für den automatischen hydraulischen Abgleich von Heizungs-, Kälte-, Kühl- und Klimaanlagen.


Ausführungen für Zwischenflansche
Werkstoffe / Druckstufen Ventilgehäuse aus Sphäroguss GGG40; Druckklasse PN 16 und PN 25
Nennweiten DN 50 – 800
Einsatzgebiete Strangregulierung in Heizungs- und Klima-Technik
Temperatur-Einsatzbereich bis max. 110°C; Volumenstrom-Bereich 3,8 – 3.825m³/h; Regel-Bereich 13 – 600 kPa

ASTRA Broschüre
PREMIO-Plus 2G - die neue Generation intelligenter Antriebstechnologie

PREMIO-Plus 2G - die neue Generation intelligenter Antriebstechnologie

  • High-Performance mit BLDC-Motor für deutlich geringeren Energieverbrauch
  • Komfortableres Bedienfeld mit variablen Stellgeschwindigkeiten
  • Verbesserte Economy-Funktion für längere Lebensdauer


Infoflyer Datenblatt

Nach oben
